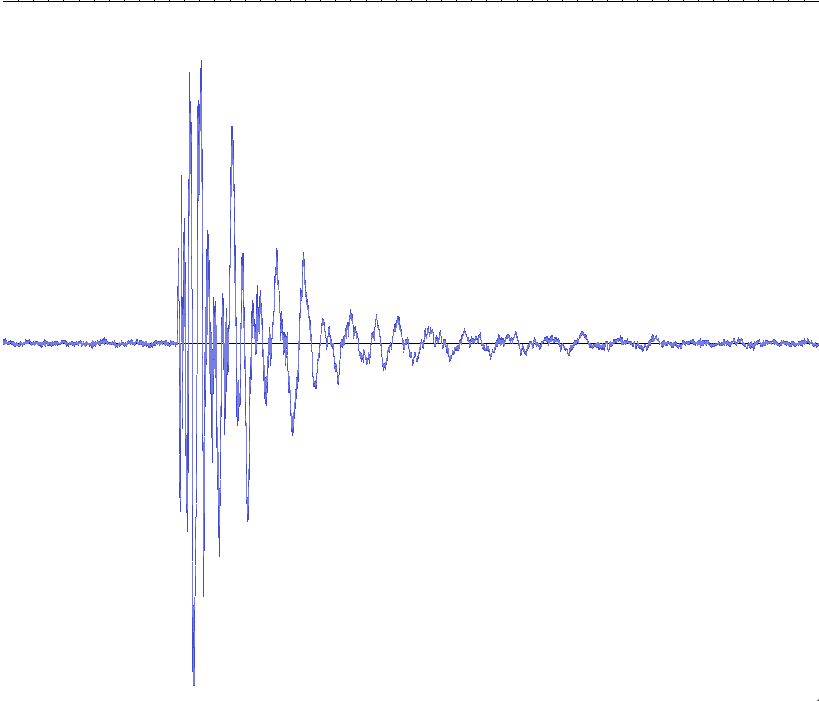

Zvuk¶

• akustický signál
• vlnění v pružném prostředí
• voda, vzduch, kov, …
• ve vakuu se vlnění nemá jak šířit

Řeč¶

• zvuky a gesta pro komunikaci
• znám jenom u člověka
• příznaky schopností artikulace u Australopitéka (3 mil. let ago)
• primitivnější metody zvukové komunikace i u jiných živočichů - delfíni
• vyjadřování emocí - psy, kočky

Historie emulace řeči¶

• Schopnost artikulované řeči - australopitekus - cca. -3 000 000 let
• Starověk - budování mluvících soch
• Galileo Galilei - souvislost mezi tónem a frekvencí
• 1779 - Christian Gottlieb Kratzenstein - systém rezonátorů pro samohlásky a, e, i, o, u
• 1791 - (Johann) Wolfgang von Kempelen (de Pázmánd) - první mechanický řečový syntetizér
• 1846 - J. Faber - mluvící stroj Euphonia
• 1937 - R. R. Riesz - mechanický mluvící stroj
• 1939 - H. Dudley
• VODER - elektromechanický řečový syntetizér
• VOCODER - systém pro kódování a přenos řeči
• 50. léta 20. století - syntéza ve frekvenční oblasti
• později v časové oblasti
• 70. léta 20. století - počítačové zpracování zvuku

Fysikální akustika¶

• řeší vznik a šíření zvuku
• zvuk charakterisován veličinami frekvence, amplituda

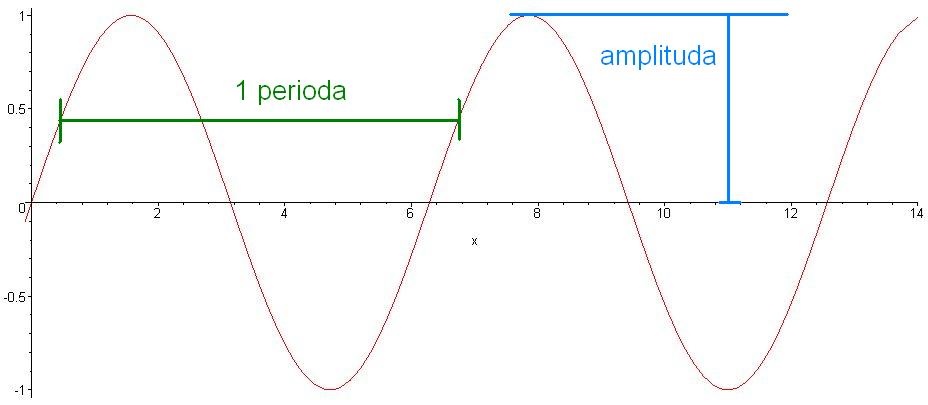

Perioda, frekvence¶

• perioda - doba mezi stejnou fazi pohybu (frekvence - převrácená hodnota)
• jednotka Hz
• f = 1 Hz ~~ T = 1s (1 kmit/s)

Rychlost šíření zvuku¶

• mění se s prostředím, teplotou, tlakem, vlhkostí
• vzduch (13,4°C) - 340 m/s
• voda (25°C) - 1500 m/s
• rtuť - 1400 m/s
• beton - 1700 m/s
• led - 3200 m/s
• ocel - 5000 m/s
• sklo - 5200 m/s

Hmotný bod na nehmotné pružině¶

• uhlova rychlost - uhel za sekundu
• odpor prostředí a gravitace se zanedbává
• okamžitá výchylka
• y = y_max * sin(ω * t)
• y_max = maximalní výchylka, amplituda
• ω - úhlová rychlost periodického jevu ω=2 * π / T = 2* π * f [rad/s]

Tlumene kmitani¶

• nelze zanedbat sily tlumici kmitani
• kmit. postupne mizi

• rezonance nastava, kdyz na teleso pusobi budici sila o stejne frekvenci, jako teleso kmita

Vlastní / vynucené kmitání, resonance¶

• vlastní: bez působení vnějších sil
• vynucené: buzením
• resonance: malá budící síla dokáže vyvolat silné kmitání (vlny se odrážejí od něčeho a jejich amplitudy se sčítají)

Akusticka intensita¶

• Bell
• logaritmicka stupnice (nevnímáme zvuk lineárně)
• Weber-Fechnerův psychofyzikální zákon
• rozsah cca 13 B
• šepot - 10 - 20 dB
• hovor střední hlasitosti - 50 - 55 dB
• vzlet proudového letadla ~ 190 dB
• pouziva se dB (decibell)

Formanty¶

• vyšší harmonické frekvence
• dostávají se do řeči resonancní v řečových dutinách
• F0 - ústní dutina
• F1 (??)
• F2 - hrtanová

Základní, složený tón¶

Základní¶

• průběh intensity - sinusoida

Složený¶

• linearni kombinace zakladnich tonu
• vetsina zvuku v realu
• akusticke spektrum
• k ziskani zakladnich tonu - fourierova transformace
• Fourierova věta: if f == periodicka fce then lze rozlozit na slozky (sinusoidy, cosinusoidy o zakladnich frekvencich) → akustické spektrum

Fysiologicka akustika¶

• tvorba a vnímání řeči

vytvareni reci¶

• resonance - tvorba reci (kazdy ma jiny timbre, identifikacee mluvciho)
• Helmholtzova resonancni teorie
• rec se vytvari v hrtanu - hlasivky
• tri resonancni dutiny - hrtanove, ustni, nosohltanove

Helmholtzův rezonátor

Vnimani zvuku¶

• zvuk jde do ucha zuzujici se dirou, kovadlinka, trimenek, hlemýžď
• ve strednim uchu kapalina, v ni 20k ruzne dlouhych podle amplitud zvuku, ktery je ma rozkmitat resonanci

Vytvareni reci¶

• Brocova oblast - sekve

Fonetika¶

• zvuk se muze sirit pouze pruznym prostredim
• je omezeno, co muzeme vyslovit

• koartikulace - mezi znelymi a neznelymi souhlaskami musi hlasivky prejit z uzavreneho do otevreneho stavu
• alofom - jeden fonem znejici jinak, protoze ovlivnen koartikulaci
• difon, trifon - wut?

• plosivy - překážka proudu vzduchu, která je prudce odstraněna (explosivy) - b, p

• koartikulace zpusobuje problemy pri synthese reci → nutno brat vetsi useky reci, ne pouze fonemy

Proces digitalisace zvuku¶

• vzorkovani - spojita fce na posloupnost realnych hodnot
• kvantisace - posloupnost realnych hodnot na posloupnost celych cisel
• kvuli casove narocnosti zpracovani realnych cisel (integery jdou v ramci jednoho taktu)
• kodovani prubehu vlny

Vzorkovani¶

• zaznamenava se proud na vstupu v urcitych casech
• obvykle 44 kHz
• clovek neslysi takove frekvence, ale vnima je - ovlivnuje to timbre

Kvantisace¶

• pocet uroveni kvantovani (pásma kvantisace)
• 256, 65536, 16 milionu, 4 miliardy, …
• kvantisační krok - zapamatovat si, co to je
• na vstupu posloupnost reálných čísel, my chceme celá čísla
• pásma kvantisace →
• říká, o kolik se musí změnit hodnota vstupu, aby se hodnota výstupu změnila o 1

Kodovani¶

• PCM - prime ukladani ziskanych kvantisaci
• kdyz je tichy zvuk, muze to nebyt schopno zachytit kvantisacni kroky, naopak moc hlasity → amplituda presahne uroven kvantisace
• lze resit diferencnim PCM (pamatuje si rozdily sousednich vzorku)

Zpracování digitalisovaného signálu¶

Metody krátkodobé analysy¶

• kvůli proměnným frekvencím nutno zvuk zpracovavat po kouscích
• mikrosegmenty o délce 10-40 ms (říkal μs … asi chybka)
• v 10 μs je cca 100-1000 vzorků
• naučit se takovéhle odhady
• v frekvenční / časové oblasti
• chyba způsobená ovlivněním mikrosegmentů navzájem se napravuje váhovým okénkem
• okénko přiřazuje váhu částem mikroseg. podle relevance části mikros. (??)
• hemingovo okénko
• přiřazuje prostředním hodnotám vyšši hodnoty
• čím víc ke kraji tím víc je pro naši metodu vzorek ovlivněn okolím segmentu
• pravoúhlé okénko
• každý prvek MS dostane váhu 1, zbytek váhu 0
• říká buď jsou všechny hodnoty ovlivněny stejně, nebo vůbec
• basically zanedbání váhy

Analysa signálu v časové oblasti¶

Funkce krátkodobé energie¶

• součet hodnot vzorků
• použije se na nějaké z tech metod krátkodobé analysy → různé použití
• častější použití pravoúhlého okénka - proč?
• druhá mocnina zvyšuje dynamiku signálu (vyšší hodnoty jsou ještě vyšší po umocnění)
• součet hodnot u sinusoidy může vyjít nula, když se to umocní a sečtou se hodnoty, vyjde nějaké kladné číslo
• lze tím detekovat ticho a promluvu, odlišit znělé od neznělých konsonantů, protože průměrná energie klesá v tichu a při šumech (neznělé kons., vokály)
• klasifikátory slov (rozpoznávání promluvy)

Funkce krátkodobé intensity¶

Krátkodobá fuknce středního průchodu nulou¶

• součet průchodů signálu nulou
• sgn - fce vyhazuje pro kladná čísla 1, pro nulu 0, pro záporná -1
• 2. varianta - počet lokálních extrémů
• nemusí být úplně to samé, lokálních extrémů může být víc (peeky nemusí začínat průchodem přes baseline…asi)
• při vysoké frekvenci vysoký počet průchodů nulou
• když se změní graf PPN, změnil se signál
• detekce základního hlasivkového tónu
• nejnižší opakující se frekvence (??); mívá vysokou intensitu
• frekvence formantů
• obojí může ovlivňovat okolní šum

Diferenční klasifikátor¶

• diference 1. řádu
• posčítají se rozdíly mezi vzorky signálu

Krátkodobá autokorelace¶

• počítá se na 1 množine
• korelace se počítá na 2 množ.
• vyjadřuje, jak jsou si určité úseky / podmnožiny podobné
• když jsou vlny stejné → maximální hodnota autokorelace (hodnoty se násobí)

Zpracování signálu ve frekvenční oblasti¶

• ???
• ve slidech chybí simulace kochlei (??) - šnek ve vnitřním uchu

Fourierova transformace¶

• rozložení signálu do řady
• základní tóny represent. sinem, cosinem
• somewhat sčítá plochy pod grafy… když vlny "souzní", dostáváme větší hodnoty, když jsou víc rozhozené, dostáváme menší hodnoty
• → určuje míru resonance
• digi signál není spojitý → nelze použít Fourierovu větu
• → použije se diskrétní F. tranform.

DFT¶

• výsledkem komplexní čísla
• (abs(komplex_number) = vzdálenost od počátku systému)
• omega (ve vzorecku) je periodická
• počítá se to v komplex. oboru

FTT - Rychlá FT¶

• blah, blah, blah, blah, vůbec nevím, o čem mluví, blah blah, blah, algoritmus po vás nebudu chtít, blah, blah…

Kepstrální analysa¶

• vychází z činnosti hlas. ústrojí
• inversní FT
• mluvená řeč je posloupnost budících pulsů, bílého šumu a reakcí řeč. ústrojí na něj
• tyto charakt. se snaří spočítat Cepstrum
• oddělení parametrů buzení a hlasového ústrojí (co která část mluvidel udělala…asi)
• cepstrální analysa → waveform v čase
• využívá se k
• simulaci tvorby řeči
• analysy parametrů řečového ústrojí → verifikace / ident. mluvčího
• ocenění fonet. strukt. řeči
• znělost, formanty
• rozpoznávání slov

Lineární prediktivní analysa¶

• z chyb v predikci lze určovat spoustu věcí
• poznatky o znělosti - u neznělého vyjde predikce lépe
• základní tón
• dá se to použít jako příznaky pro rozpoznávání řeči

Rozpoznávání řeči¶

• isolovaných slov
• souvislé promluvy

Cíle¶

• interpretace příkazů
• hlasové vytáčení
• navigace (aby člověk nemusel vyťukávat destinaci)
• převod mluveného slova na text
• přepis
• soudní přelíčení
• problém jak určit hranice slov

Isolované příkazy¶

• promluva ohraničena pauzou
• povely jedno- či víceslovné
• na konci jasná pauza
• obvykle natrénovaný systém → vytvořený slovník, v němž se hledá
• závislé na uživateli, který systém trénval

Vektory příznaky¶

• získané nějakou z metod krátkodobé analysy signálu
• většinou v časové oblasti - FT
• vektor - vektorový prostor
• množina s operacemi (sčítání/násobení) skalárem
• nosná množina B tvoří komutativní grupu s něčím - je uzavřená na operaci, je komutativní, existuje jednotkový prvek, pro libovolný prvek musí existovat inverse v té grupě… blah blah blah.. dafaq
• množina celých čísel vzhledem k násobení - jednotkový prv. je jednička, inverse není → není to grupa
• řádově desítky rozměrů prostoru
• nejen vektorový, ale i metrický prostor (množina, k níž patří zobrazení, pro něž platí pravidla viz slidy)
- d(x,y)>= 0 vzdálenost vetší než nula
- d(x,y)== 0 <=> x == y if d = 0 → identické prvky - d(x,y)== d(y,x) vzdálenost je symetrická (nejsou jednosměrky) - d(x,z)<= d(x,y) + d(y,z) vzdálenost přes přidaný bod je větší než přímá cesta

Klasifikátory¶

• něco něco něco
• nějakým způsobem klasifikují slova
• porovnání slov

DTW (Dynamic Time Warping)¶

• borceni časové osy
• vzorky natahuje / zkracuje tak, aby vzdálenost byla co nejmenší
• porovnání dvou úseků promluvy, jež jsou určeny příznaky
• vytvoření DB rozpoznávaných slov
• posloupnost pro rozpoznávané slovo
• metodou DTW porovnáváme slovo v DB a hledáme shodné slovo → minimalisujeme vzdálenost určenou pomocí DTW

• f a g by měly být neklesající fce

-

Realisace klasifikátoru¶

• když se učí, provede porovnání s ostatními slovy ve slovníku, uloží
• když rozpoznává, uloží obraz, pomocí DTW porovná slova s DB a vybere odpovídající slovo (s minimálním součtem vzdáleností)
• kdyby byla slova identická, vzdálenost vekt. = 0

Postup:

1. uživatel vysloví postupně slova
2. digitalisace slov
3. vytvoření posloupnosti příznaků
4. detekce slov
• důležitá pro úspěšnost rozponání
• problém kvůli ruchu na pozadí
5. vytvoření referenčních obrazů slov
• problém pokrytí různého vyřčení (od různých řečníků) stejného slova

Refereční obrazy¶

• pro každého řečníka vlastní obraz → velká DB, problém vyhledávání
• pro každou třídu (slovo) průměrný obraz
• průměrování lineární časovou normalisací
• vzorky se natáhnou na délku obrazu a porovnáváme
• průměrování pomocí DTW
• ??
• shlukování
• ze vzorků podobných - jedna množina
• (poloměr množiny - vzdálenost nejvzdálenějších prvků (asi))

Nevýhody DTW¶

• prohledávání velkého množství dat
• rychlejší počítač
• redukce množství dat
• vhodné zakodování vektoru (prohledávání jednorozměrného prostoru - uloží se něco někam fuuuuuu)
• redukce informací o spektru oproti aktuální amplitudě signálu (asi)
• a další
• efektivnější prohledávací algoritmy (a organisace dat)
• práh zamítnutí
• když je vzdálenost moc velká, vzorky se neberou

A tady toho spousta chybí…

Hidden Markov Models¶

• v jednom stavu víme, kam můžeme přeskočit
• HMM se snaží modelovat stavy mluvidel - v daném jazyce je pravděpodobnost přechodu z jednoho stavu do jiného nějak předvídatelná

u zkousky principy DTW, zakladni princim HMM, nebude u zkousky vypocty pravdepodobnosti

Rozpoznávání plynulé promluvy¶

Rozdíly¶

• nelze vytvořit databasi modelů
• musíme řešit prosodii
• intonace, přízvuky, důrazy, …
• detekce hranic slov
• výplňové zvuky
• nesouvisí s danou promluvou

Řešení¶

• statistický přístup
• jak častá jsou která slova v daném kontextu

Jazykové modely¶

• pravděpodobnost výskytu slov v jazyce - P(W)
• podmíněná pravděp., že dané promluvě odpovídá nějaká posloupnost slov
• slidy: O = promluva, W = posloupnost slov
• pravděp., že po nějaké posloupnosti slov přijde další konkrétní slovo se dá spočítat použitím korpusu s fonetickými přepisy

Úspěšnost rozpoznávání plyn. řeči¶

• závisí na
• jazyce (volný slovosled zvyšuje velikost modelu → nižší úspěšnost)
• úkolu (téma)
• mluvčí (některý lidi prostě mluví jako debilové a není jim rozumět)

Metody zvýšení úspěšnosti¶

• jazykové modely (kontext)
• gramatiky
• menší volnost vyjadřování mluvčího
• bezkontextové gramatiky (přestože pro některé jazyky lepší kontext.)

Synthesa řeči¶

• několik způsobů
- frekvenční oblast (problémově orientovaná - předmluvená promluva a do ní jde synthetisovaný text )
• modulator se rozezní na nějaké frekvenci a f se mění v čase
• časová oblast (např. korpusová synthesa)
• něco se prej dá spočítat… a u zkoušky to po nás prej chtít nebude

Fáze synthesy řeči¶

1. fonetický přepis
• zohledňuje koartikulaci
• zachycení promluvy
• automatizovaný proces
2. synthesa transkripce
3. postprocessing
• intonace
• rythmus
• větný přízvuk

Synthesa ve frekvenční oblasti¶

• nutno si pamatovat charakteristiku hlasu + budící signál
• méně paměťově náročné (používalo se na starých strojích)
• budící signál - nějaké filtry, parametry, formanty… geh
• koeficienty LPC - ziskané z lineární prediktivní analysy
• méně přirozené

Synthesa v časové oblasti¶

• spojování vzorků z DB
• čím větší vzorky, tím lepší modelování intonace, přízvuků apod
• čím větší segmentů, tím více jich je a více paměti zabírají
• používají se alofony, difony, trifony, …

Synthesa v časové oblasti - pokračování¶

• řečové segmenty se spojují
• problém, aby na sebe navazovaly

• alofon
• posiční varianta fonému
• n³ segmentů (před, alofon, po)
• difon

.
.
.

Slabičné segmenty¶

• empiricky se zjistily nějaké nejčastější typy slabik
• V, KV, KVK, …

Dialogové systémy¶

• schéma systému - uživatel mezi synthetiserem a rozpoznáváním řeči

Dialogové systémy¶

• systém, který s uživatelem komunikuje v přirozeném jazyce
• rozpoznává dotazy uživatele
• v přirozeném jazyce dává odpověď
• služba běží kdesi, přístup:
• telefonní službou
• ISDN - předchůdce ADSL
• protokol VoIP (přenos hlasu přes IP protokol)
• DTNF (Dual Tone Multi-Frequency) - pipani tlacitek, prenos čísel
• následovník pulsní volby, byly chybové
• textové rozhraní
• nemusí se rozpoznávát řeč

• dialogová strategie
• alg., podle nejz se ridi dialogovy manazer
• dialog. manazer - konecny stavovy automat
• poc. stav, na zaklade vstupu neco udela a je v jinem stavu
• podle toho, která d.s. je vůdčí, se dá určit initicativa

VoIP¶

• rodina protokolů pro přenos hlasu
• protokoly pro ustavení spojení, přenos, …
• na transportní vrstvě
• hlavně UDP, protože menší režie než TCP
• na relační vrstvě RTP
• zjišťuje po cestě propustnost, aby mohl nastavit parametry spojení
• zda jsou obě strany schopny zpracováváat třeba video
• zjišťuje rychlost, jitter, …
• signalisace
• signal "volam", "obsazeno", …
• protokol SIP reakce na H.323, jenž byl příliš komplexní

Omezení vstupu¶

• doména vstupů (honey / money)
• bezkontext gramatiky
• logické programování
• priprietární řešní
• JSGF, SRGS

W3C¶

• CERN - částicová fyzika, první řádkový prohlížeč
• A. G. Bell založil AT&T, v roce 1999 rozděleno antimonopol. úřadem na menší

Standardy W3C¶

• určeny pro telefonní přístup k webu
• mají být nezávislé na app, přenositelné, jednoduché

• voiceXML
• popisuje dialogovou strategii
• dial. strat. = jak se zachová automat po vstupu
• Speecg Recognition Grammar System
• gramatiky pro dial. systemy, aby byla vyšší úspěšnost
• SISR (Semantic Interpret. for Speech Recognition)
• sémantická interpretace (odkud, kam, čím ve větě "Rád bych jel z Brna do Prahy dnes autobusem, …")
• → přiřadí významy
• PLS (Pronunciation Lexicon Spec.)
• jak se co má vyslovovat (telef. číslo, cizí slova, …)
• fonetické přepisy cizích slov
• CCXML (call control)
• ovládání telefonní linky
• SCXML (state chart)
• formální popis komunikace (přechodových stavů - automatu)

VoiceXML¶

• dialogové strategie
• sjednocení vývoje interaktivních hlasových aplikací
• AT&T Phone Markup Language
• spousta různých standardů od každé velké firmy
• VoiceXML forum - vývoj společného standardu

Architektura VXML app¶

server <→ voiceXML interpret <→ implementační platforma (komunikace interpretu s userem)

• formuláře - části formuláře provázány pomocí URI
• přechody definovány pomocí URI - další stav
• URI - identifikace zdroje - unikátní adresa, nemusí to být lokace
• URL - umístění zdroje
• menu - klávesy na telefonu - signály = volby
• umožní pokračovat na jiné části app
• subdialogy - funkce, aby se neopakoval kód
• session (sezení)

VoiceXML form¶

• řada položek, postupně se prochází, přečte se výzva, uživatel zadá její obsah, když všechno vyplněno, zavolá se událost filled

Last update: 2014-01-16 11:18:53 UTC
